Umspulen

Supertek ist Hersteller von Umspuler, Umspulmaschinen (rewinder), bzw. Spulenwickelmaschinen. Eine Umspulmaschine oder Spulenwickelmaschine kann kundenspezifisch aus einzelnen oder mehreren Abspulern, bzw. Abwicklern (pay-off) oder Aufspuler bzw. Aufwickler (take-up) konfiguriert werden. Durch die Verwendung von modularen und intelligenten Wickler-Einheiten (smart winder unit) sind kompakte und leistungsstarke automatische Umspulanlagen, bzw. Umspulautomaten auch mit mehreren Umspullinien konfigurierbar. Die Umspulmaschinen und Spulenwickelmaschinen von Supertek sind insbesondere zum präzisen Abspulen, Aufspulen und Umspulen von Spulen mit sehr dünnen und feinem Draht, Flachdraht, Glasfaser, Lichtwellenleiter, Faser, Seide, Folie, Lot, Filament, usw. hervorragend geeignet.


Die Umspulmaschinen und Spulenwickelmaschinen sind in verschiedenen Ausführungen als voll-automatische oder semi-automatische Umspulmaschine, Umwickelstand und als Umspulautomat oder als Wickelmaschine für unterschiedliche Spulen und Spulengrößen mit Drehzahl-, Geschwindigkeits-, Positions-, Längen- und Zugkraftregelung erhältlich.

Eine hochpräzise Zugkraft- bzw. Zugspannungsregelung des abgespulten Wickelguts wird durch die modulare Integration des patentierten Elektromagnetischen Tänzers an der Wickelautomat, bzw. Wickelmaschine erreicht. Drahtbremsen oder Drahtspanner gehören somit der Vergangenheit an.

Die Aufwickler der Umspulanlagen und Spulenwickler bestehen aus vollelektronischen und hochpräzisen Verlegesystemen, mit denen unterschiedliche Wickelbilder für verschiedenste Spulentypen realisiert werden können. Damit das umzuspulende Produkt immer geradlinig verläuft, kann der Aufwickler und der Abwickler mit einem traversierenden Spulenantrieb, den sogenannten Multiwickler, ausgestattet werden und garantiert ein sauberes Wickelbild und absolute Lagenspulung. In dieser Ausführung hält eine berührungslose Nachlaufregelung das abzuwickelnde Produkt am traversierenden Abwickler stets in einer gewünschten Position, so dass auch Flachdrähte und andere Materialien in kurzen Distanzen stressfrei gespult, umgespult und aufgespult werden können.

Die automatischen Umspulmaschinen und Wickelmaschinen können je nach Anwendungsfall und Kundenwunsch mit unterschiedlichen Systemen, wie Glühofen, Färbeanlagen, Extruder, Reinigungsrinne, Durchmessermessung, Längenmessung, Knotenwächter, Richtgeräte, Richtapparate, Markierungssystem, Schneidanlagen, Sortierfunktionen, Speicher, usw. als Umspulautomat ausgestattet werden.

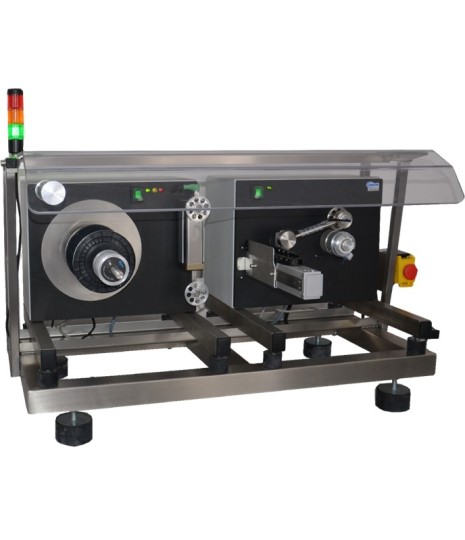

Umspuler mit elektronischem Tänzer und Verleger für kleine Spulen
Umspuler der ED-/ PTU-Klasse
  • kompakter und modularer Umspuler für kleine Spulentypen
  • Elektromagnetischer Tänzer mit hochauflösendem Zugkraftstellbereich
  • Auflösung ab +/- 1mN
  • konstante Zugkraft auch bei Störeinflüssen
  • exakte vollelektronische Verlegung
  • Längenmessung
  • feinfühlig und präzise
  • Direktantriebe für kürzeste Reaktionszeiten
  • einfache Bedienung
  • professionelle Spulenaufnahme
  • Schnellverschluss
  • vollelektronisch
  • Sonderausführungen oder auch als Komponentenlösung erhältlich

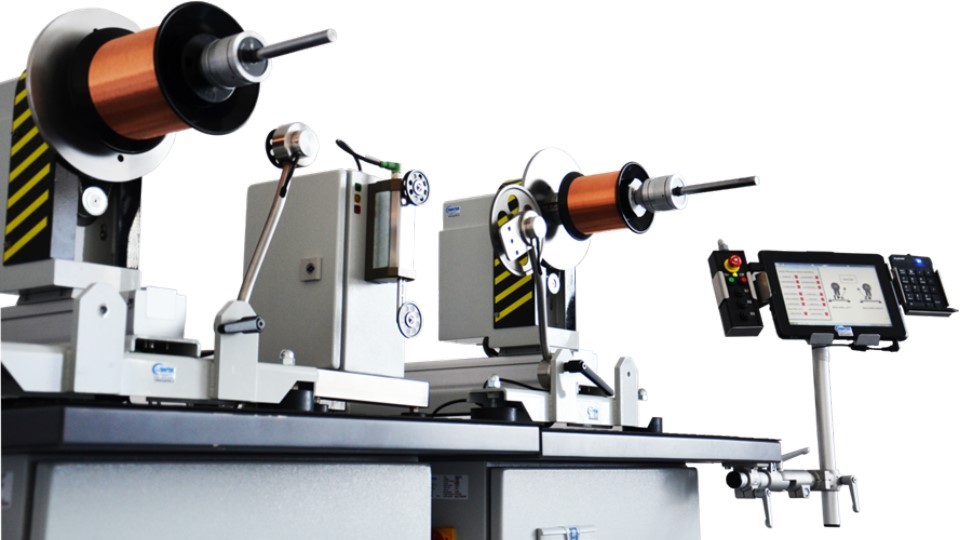

Umspulmaschine mit zwei Multwickler und Regelung der Bahn-Spannung
Umspuler der MW-Klasse / Multiwickler
  • travesierender exakter Verleger
  • elektronischer Verleger
  • perfektes Wickelbild
  • hochpräzise Längenmessung
  • optionaler traversierender Abwickler mit Nachlaufregelung
  • Präzisionsantriebe für dynamische Geschwindigkeiten
  • stehende Welle mit drehendem Flansch oder drehende Welle
  • hohe Traglasten, professionelle Spulenaufnahme
  • einfache Bedienung, vollelektronisch / Netzbetrieb
  • geschwindigkeits- und zugkraftgeregelt
  • optional mit Elektromagnetischem Tänzer mit hochauflösendem Zugkraftstellbereich
  • Auflösung ab +/- 1mN
  • konstante Zugkraft auch bei Störeinflüssen
  • feinfühlig und präzise
  • Sonderausführungen oder auch als Komponentenlösung erhältlich





Für viele Wickelgüter, z.B. für Flachdrähte, Bänder, Folien oder für das Abspulen mit kurzen Distanzen ist es wichtig, dass die Produktführung stets in einer Linie erfolgt.
Wickler mit zusätzlichen traversierenden Spulenantrieben, z.B. der MW-Klasse der Multiwickler, können die Spule neben der Rotationsbewegung auch in der axialen Richtung (traversing-type) bewegen, so dass das abgewickelte Material an einer festen Übergabeposition rechtwinklig zur Spule abgespult werden kann.
Auf der Abwicklerseite bietet Supertek hierfür eine sensorgesteuerte Nachlaufregelung, bzw. Drahtverfolgung an, die sicherstellt, dass das Produkt immer in einem rechten Winkel von der traversierenden Spule in einer Linie abgespult wird. So werden unter anderem Zugkraftschwankungen auch im Feinstbereich vermieden und die Produkte weniger gestresst.

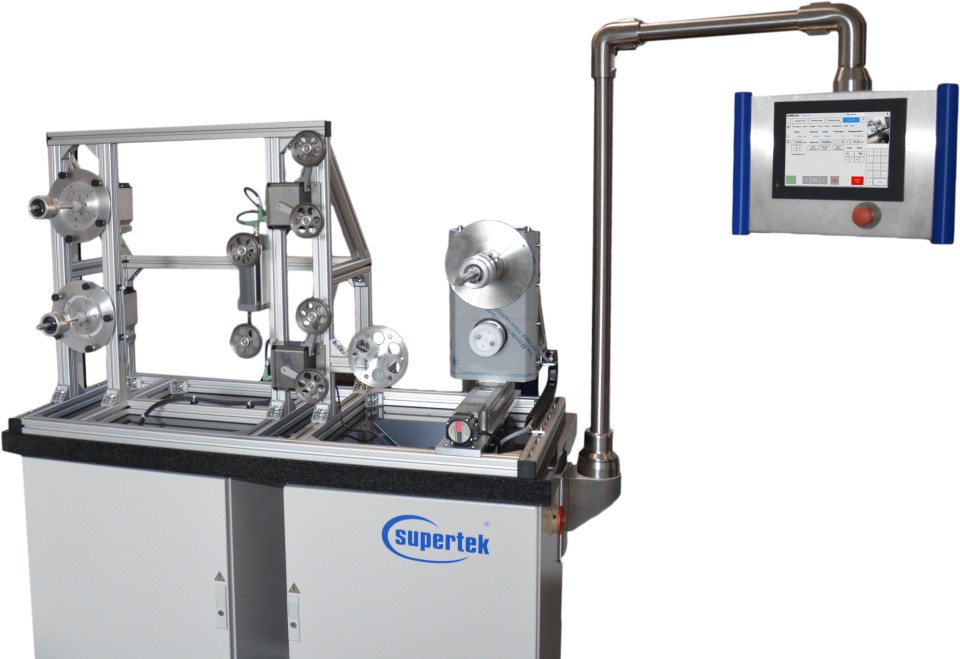

Universelle Umspulmaschine mit elektromagnetischem Tänzer EDL 60 und EDR 10
Universell einsetzbare Umspulmaschine

Automatische Spulenwickelmaschine zum Umspulen unterschiedlichster Materialien und Spulentypen.

Als Umspulautomat zum Umspulen von Draht, Faser und Legierungen mit präziser Zugkraft geeignet.

Spannungsgeregelte Abwickler mit Zugkraft von 2mN bis 6N.

Bahnspannung geregelt mit elektromagnetischem Tänzer EDL 60 und EDR 10.

Traversierender Aufwickler zum geradlinigem Aufspulen.

Hochpräziser elektronischer Verleger mit Linearantrieb für lagengenaue Wickelbilder.

Einfache Bedienung der Umspulanlage mit HMI über Touchpanel mit SUMMIpro

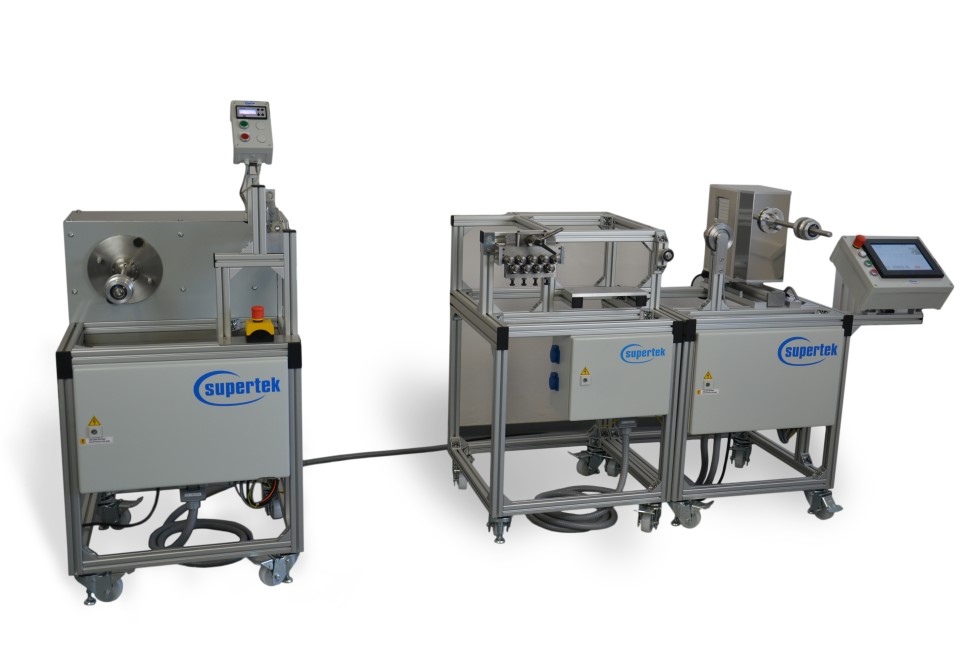

Umspulmaschine mit modularem Abwickler, Draht-Richte und Aufwickler von Supertek
Umspulanlage, Spulenwickelmaschine mit Abwickler, Drahtrichtapparat, Aufwickler

Abwickler, Drahtrichtapparat und Aufwickler einzeln oder im Verbund als Umspulanlage nutzbar.

Abwickler mit Bahnspannungsregler und Knotenwächter, Bedienung separat mit CMC oder im Verbund über Touchpanel des Aufwicklers.

Drahtrichtapparat mit optionaler Durchmesser-Messung.

Aufspuler mit traversierendem Verleger für Spulen mit hohen Lasten und Bedienung mit HMI bzw. Touchpanel und Software SUMMIpro.







Die Bedienung der automatischen Umspulmaschine kann dank der seriellen Datenkommunikation über unterschiedliche HMI erfolgen.
Eine komfortable Lösung zur Einstellung und Überwachung der Parameter ist die Verwendung der Touchpanel-Lösungen von Supertek mit der PC-basierten Software SUMMI.
Selbstverständlich kann die Bedienung, Beobachtung, Rezepturverwaltung sowie Speicherung der Daten auch mit einer SPS bzw. HMI anderer Hersteller wie die von Siemens, Beckhoff, Allen-Bradley, usw. erfolgen.



Vorteile der Supertek-Umspuler gegenüber herkömmlichen Systemen:



  • intelligente, modulare Einheiten
  • automatische Prozesse
  • Digitale Vorgabe der Parameter, z.B. Zugkraft, Verlegeparameter, usw.
  • vernetzbares System, digitale Kommunikation
  • Drehzahl-, Geschwindigkeits-, Positions-, Längen- und Zugkraftregelung wählbar
  • Hochpräzise Zugkraftregelung
  • präzise Längenmessung
  • digital einstellbare Zugkraft mit hoher Zugkraftbandbreite in hoher Auflösung in mN Schritten
  • Qualitätssteigerung, schonende und stressfreie Verarbeitung
  • Für feinste Drähte, Fasern, Glasfaser, und andere sensible Wickelgüter hervorragend geeignet
  • Reproduzierbare und digital dokumentierbare Parametereinstellungen (Track- und traceability für eine lückenlose Rückverfolgbarkeit der Linienzugkraft, Geschwindigkeit, usw.)
  • Vollelektronisches System (Verzicht auf Pneumatik oder Druckluft!)
  • Prozessabhängige Anpassung der Zugkraft, Geschwindigkeit, Position, usw. zu jedem Zeitpunkt möglich
  • Für dynamische Prozesse geeignet
  • Einfache Integration weiterer Einheiten wie Glühofen, Färbeanlage, Messeinrichtung, Speicher, Richtgeräte, Extruder, Markierung, Schneidwerkzeuge, usw.
  • Schnelle Amortisation
  • Qualitätssteigerung



Unsere standardisierten Komonenten und Maschinen der Wickeltechnik finden Sie auch auf:



www.winding-technology.com

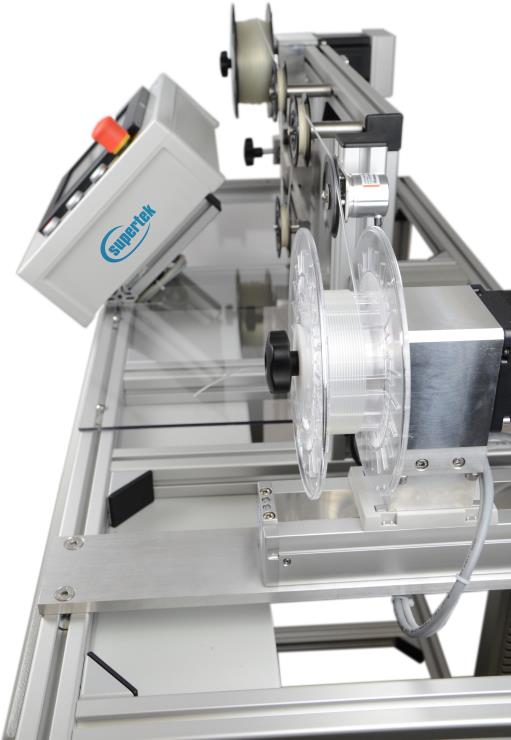

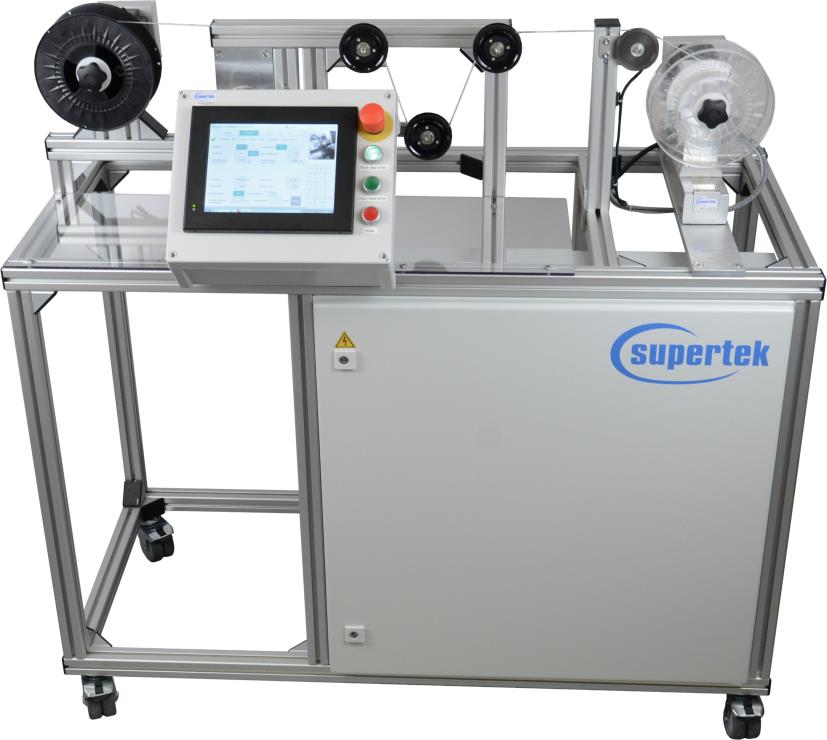

 Umspulmaschine für Filamente

Automatische Umspulmaschine zum Umspulen von Filamenten, auch als Umspulautomat zum Umspulen mit präziser Zugkraft geeignet.

Spannungsgeregelte Abwickler mit Zugkraft bis 8N.

Bahnspannung geregelt mit Gewichtstänzersystemen.

Traversierender Aufwickler zum geradlinigem Aufspulen.

Hochpräziser elektronischer Verleger mit Linearantrieb für lagengenaue Wickelbilder.

Einfache Bedienung der Umspulanlage mit HMI über Touchpanel mit SUMMIpro

Anwendung z.B. für Filament und 3D-Druckmaterial



Stationär einsetzbare automatische Umspulmaschine als Umwickelstand oder flexibel einsetzbarer automatische Umspulautomaschine als Umspulautomat oder Umspulanlage in unterschiedlichsten Ausführungen als Spulenwickelmaschine erhältlich.
